Диск с переменным количеством секторов на дорожках

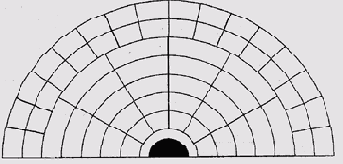

Рисунок 9.36. Диск с переменным количеством секторов на дорожках


Привод магнитного диска, таким образом, состоит из трех разнородных электромеханических и аналоговых устройств. Управление которыми должно осуществляться в строгом согласовании:

  • электродвигателя шпинделя;
  • шагового двигателя подачи головки;
  • аналоговых каскадов управления магнитной головкой.

Устройство, управляющее всем этим, называется дисковым контроллером и состоит из кодеров и декодеров используемой схемы модуляции, логики формирующей заголовок сектора при записи или проверяющей его целостность при считывании, буфера данных сектора и сдвигового регистра, подключенного к кодеру и декодеру управления головкой (Рисунок 9.37). Современные контроллеры обычно содержат более сложную логику, обеспечивающую передачу данных в основное ОЗУ компьютера в режиме ПДП (в том числе и распределение/сборку (scatter/gather) — передачу одного сектора или группы секторов в несмежные участки памяти), очередь обслуживаемых запросов, опережающее считывание, отложенную запись и кэширование данных, переадресацию дефектных секторов и др.
